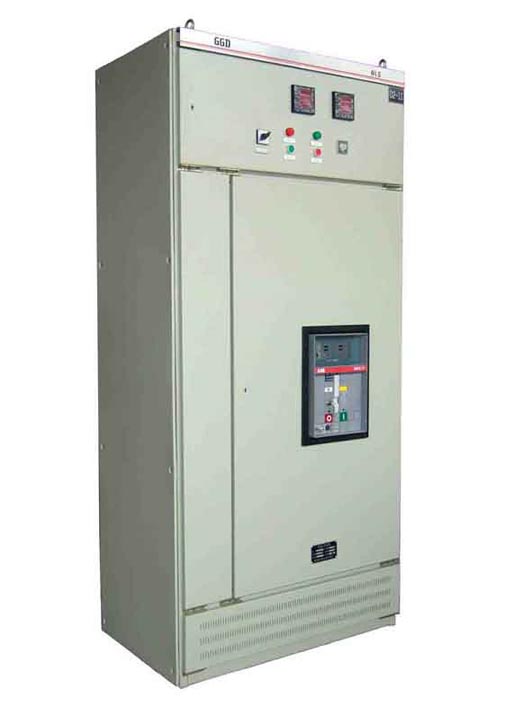

配電柜

當前位置：首頁 / 電纜橋架 / 配電柜

來源：http://m.zkhtkj.cn 發布于：2017/01/13

　　二次接線流程

　　一、按照原理圖來了，不在同一位置的的要上端子，千萬不要一個端子接3根線。查錯就不是那么查了，只能按照原理圖來一個個對。

　　1、導線橫截面的選用

　　市電（交流220V）電壓回路的線用1.5平方毫米的；電流回路用2.5平方毫米的。蓄電池一般用1.5平方毫米就可以。

　　2、接線時候，要檢查好導線兩端的信號是否對應，以免造成不必要的錯誤。

　　3、主要的是看明白原理圖及接線圖。

　　二、如果是新手要先審圖，整理一條自己的思路，而且還可以檢查一下圖紙有沒有問題，不懂的地方可以先弄明白，這樣有利于做線。然后才開始接線。整個接線的過程都需要細心，當然，如果你是老手的話，就不用說這么多了。

　　施工人員應認真閱讀并熟悉二次線符號，要將二次接線圖與原理圖進行核對，確保接線圖正確無誤。

　　對二次接線施工的要求：按圖施工，接線正確；導線與電氣元件采用螺栓連接、插接、焊接或壓接等，均應牢固可靠，接線良好；配線整齊清晰、美觀；導線絕緣良好，無損傷；柜內導線不應有接頭；回路編號正確，字跡清晰。

　　電纜芯線截面的選擇還應符合下列要求：

　　（1）電流回路：應使電流互感器的工作準確等級，此時，如無可靠根據，可按斷路器的電流容量確定大短路電流。

　　（2）電壓回路：當全部保護裝置和自動裝置動作時（考慮到發展，電壓互感器的負荷大時），電壓互感器保護和自動裝置屏的電纜壓降不應超過額定電壓的3%。

　　（3）操作回路：在大負荷下，操作母線設備的電壓降，不應超過10%額定電壓。

　　三、電流互感器二次繞組不允許開路。電壓互感器二次側不允許短路

　　二次接線前，應熟悉一下圖紙：

　　1、原理圖。（表示各回路的工作原理和相互作用。圖紙不久表示出二次回路中各元件的連接方式，而且還表示出與一次回路有關的聯系）

　　2、展開圖

　　3、端子排圖
