安裝橋架

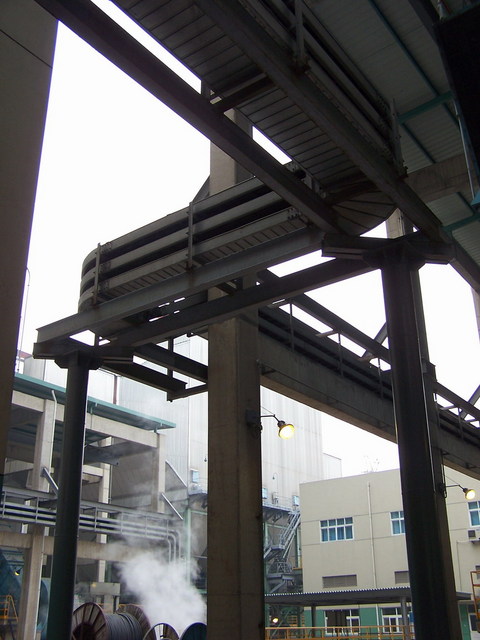

電纜橋架分為槽式電纜橋架、托盤式電纜橋架和梯級式電纜橋架、網格橋架等結構，由支架、托臂和安裝附件等組成。可以獨立架設,也可以敷設在各種建(構)筑物和管廊支架上，體現結構簡單、造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架，如果是在鄰近海邊或屬于腐蝕區，則材質必須具有防腐、耐潮氣、附著力好，耐沖擊強度高的物性特點。
由于環境溫度變化，鋼質電纜橋架會出現熱脹冷縮的現象。室外橋架受溫度影響較大例如環境高溫度為40℃，低溫度為-20℃，則電纜橋架的大收縮量按下式求得：
Δt=11.2×10-6×60deg(度)×1000mm
由此得出結論：
溫差為60℃時,Δι=0.672mm/m
溫差為50℃時,Δι=0.560mm/m
溫差為40℃時,Δι=0.448mm/m
工程設計中直線段電纜橋架應考慮伸縮接頭，伸縮接頭的間距建議按以下取定：
當溫差為40℃時為50m;
當溫差為50℃時為40m;
根據規范的有關規定，鍍鋅電纜橋架進行良好的接地。
(1)鍍鋅電纜橋架直接板每個固定螺栓接觸電阻
應小于0.005Ω，此時電纜橋架可作為接地干線(噴粉電纜橋架不宜作接地干線)，每個電纜橋架的電阻值可按下式計算：
r=ρ·L/S
式中：ρ=15×10Ω-6/cm(20℃)；
L=長度按100mm計算；
S=截面積cm2。
(2)梯架于托盤的單位電阻值見表2。
表2梯架于托盤的單位電阻值
(3)電纜槽的單位電阻值見表3
(4)當電纜橋架安裝連接程整體后，每根梯邊(或每個電纜槽)的電阻為：
R=L(r+1/3r’)
式中：
R--梯邊，即（電纜槽）全長總電阻（mΩ）；
r--梯邊單位長度電阻（mΩ/m）
